ミニ旋盤の改良

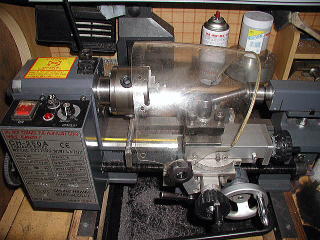

チップガード

バイク乗りらしく、使い古しのヘルメットのシールドを
使っています。
簡単に外すことができ、フライスでも使っています。

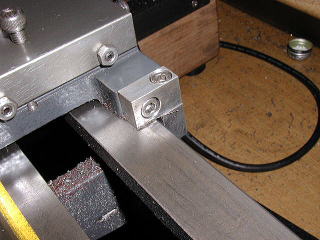

往復台固定用ストッパー

端面削りやトップスライドでのテーパー削りの時に
往復台を固定する為の物です。
往復台に穴あけしタップを立て、5mmのキャップスクリューで固定してあり、上部のキャップスクリューで固定できます。
材質は、6063で適当な端材で作って有ります。

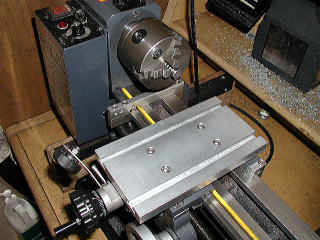

ボーリングテーブル

両センターでの据えぐりやフライス、ボール盤では、
高さが有り過ぎて穴あけ出来ない時等に使います。
材質は2024で、Tスロット幅は7mm。
トップスライドを固定すための穴のほかに、
クロススライドへ2箇所穴あけしタップを立て固定してます。
使わない時には固定用のボルトで、
切子が入らない様にしています。

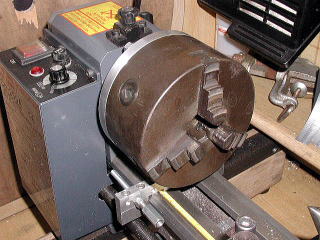

5インチチャックアダプター

オークションで落札した5インチチャック用に
アダプターを作って装着しました｡

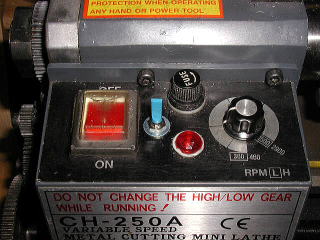

主軸正逆切り替えスイッチ

CHはＦＬ等の中華な旋盤と違い正転しか出来ないので、
逆転も出来るように切り替えスイッチを付けて見ました｡
