正逆切り替えスイッチ

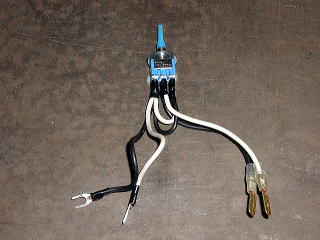

これが追加するスイッチです｡
2回路2接点6Pのトグルスイッチで
中間でオフになる物を使いました｡

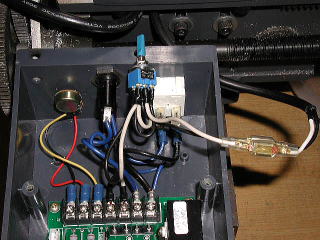

取り付けはこの様に、基盤とモーターの間に
追加するだけです。

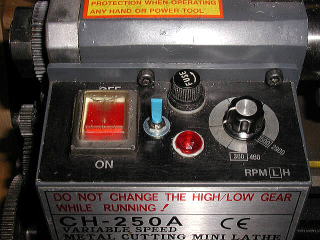

後は、穴をあけてスイッチをつければ完成。
費用は、スイッチや端子等全部合わせても
数百円で済みました。
回転方向の切り替えは電源を入れたまま
切り替えるのでは無く、電源を落としてから
切り替えた方が良さそうです｡
