5インチチャックアダプター

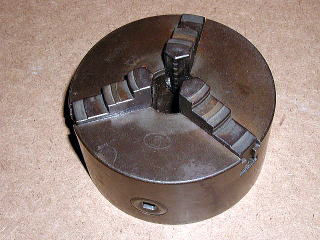

オークションで落札したキタガワの5インチチャック。
このままだとCH250には付かないので、アダプターを作る事にします｡

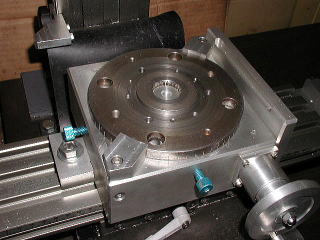

で、今回活躍するのがこの自作のロータリーテーブル｡
割り出しや荒削り等、ほとんどの作業をこれで行います｡

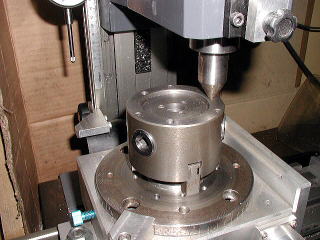

ミニ旋盤付属の3インチのチャックを使って、取り付けボルトの位置出しをしているところです｡
フライスの主軸にMT3の固定センターをはめ
チャックでロータリーテーブルのインロー部分をつかんでいます｡
この方法だと面倒な罫書き作業をしなくても済みます｡

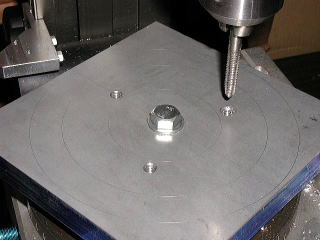

位置出しが終ったら、下穴をあけてタップを立てます｡

材料は15mm厚のA2024です｡

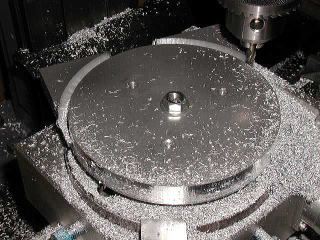

外径を荒削りしている所です｡

この方法だと8角形にして旋盤で切削するより短時間ですみます｡

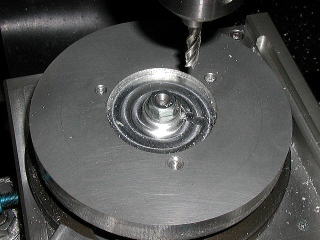

面倒だったので、ドリルチャックのままでエンドミルをくわえています｡
エンドミルは6mmの4枚刃ですが特に意味はありません。

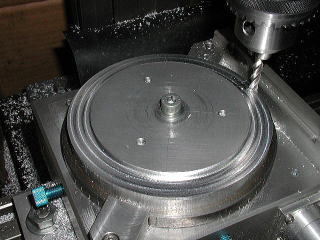

ミニ旋盤主軸側のインロー部分の荒削りが終ったところです｡

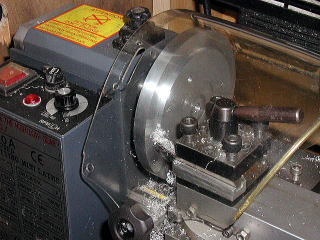

この後、旋盤に移して仕上げます｡

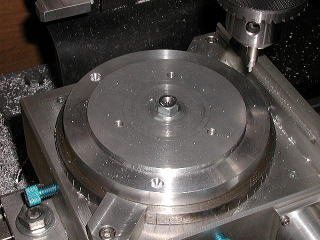

旋盤主軸側を仕上げたら、ロータリーテーブルに移してチャック側の荒削り。

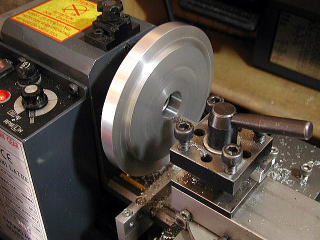

外径とチャック取り付け面を仕上げています｡
荒削りが終っているのでキリコの量も少なく、
短時間ですみます｡

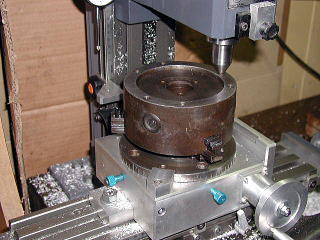

3インチのチャックと同じように、5インチチャックの取り付けボルトの位置出しをして。

また、ロータリーテーブルに移し割り出しして穴あけ｡

またまた、ミニ旋盤に移し貫通穴を仕上げて完成｡

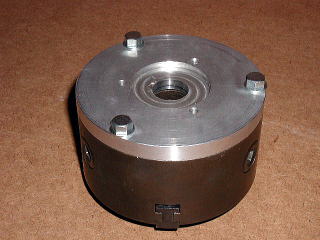

チャックに付けたところです。

キタガワのHPには取り付けボルトは、8mmになっていたのですが、このチャックはなぜかインチねじでした｡
と言う事は、かなり古いやつなんでしょうか｡

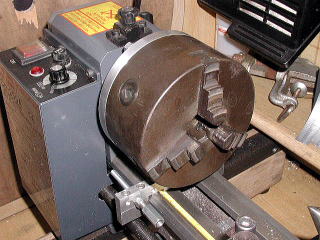

旋盤装着。
5インチのチャックでも、このクラスのミニ旋盤だととても大きく見えます｡
