X軸自動送り

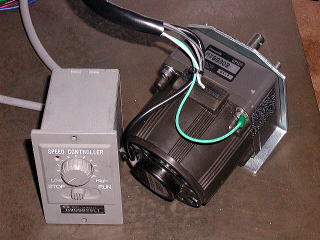

オークションで落札した、スピードコントロールモーターとコントローラー。
これを使って自動送りを作ります。

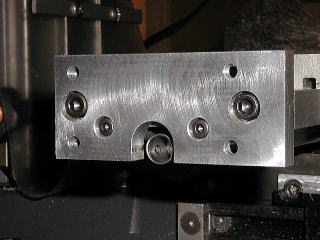

フライス側には、
モーターのベースを止める為の穴を4ヶ所開け、
送りねじの延長とモーターのシャフトを止める為の加工をします。

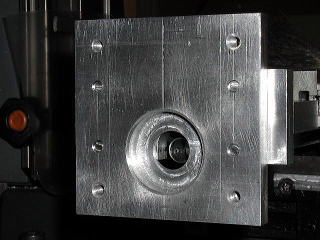

モーターを止める為のベースです。
材料は厚さ10mmのA5052。
加工の為のケガキ線が見えますが、
モーターで隠れるので、そのままにして有ります。

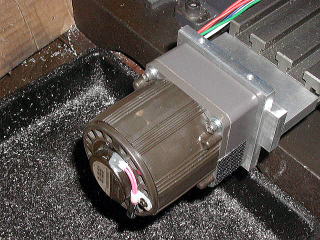

モーターを取り付けた所。

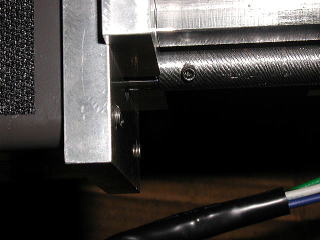

ギヤヘッドのシャフトと送りねじの固定は、
4mmのホーローセットをつかいます。
穴は貫通してありシャフトと送りねじ共、ねじ山が切って有ります。

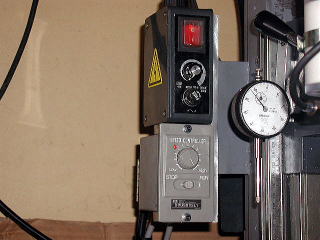

コントローラー部分はステーを作り、フライスの
スイッチボックスの下へ。

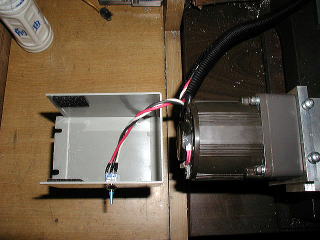

回転方向切り替えのスイッチを新設して、
モーターのカバーへ取り付け。

スイッチは1回路2接点中間オフのトグルスイッチです。

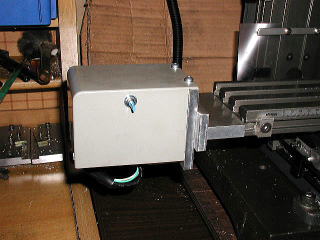

カバーを付けて完成。

元はコントローラーのカバーだったのですが、
モーターのカバーに丁度良い大きさだったので
少し加工して付けてあります。

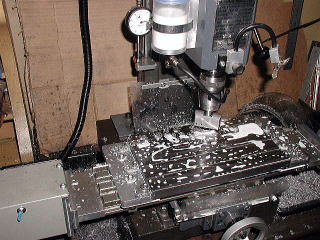

早速、加工してみました。

加工している物は厚さ19mmのSSで、
サイズは150mm x 250mmです。
これぐらいの大きさになると手送りでは結構大変ですが、自動送りがあると見てるだけなので楽でいいです。

後、リミットスイッチをどうかしたい所ですね。
