ベアリングガイド

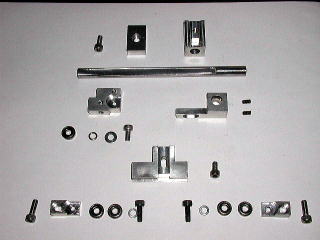

上側の全パーツです。
ベアリングは全て695ZZで、ボルトはM5のキャップスクリューです。
ボルト等も余っていた物を使ったので、SUSやSCMなど色々です｡

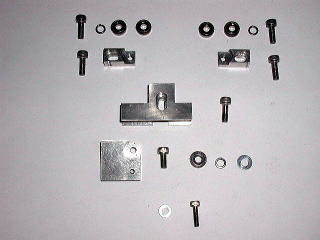

こっちは下側。
寸法が微妙に違うだけで、構成は上側とほとんど同じです｡

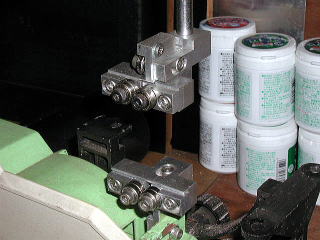

バンドソーに組んだところです｡
テーブルは外してあります｡

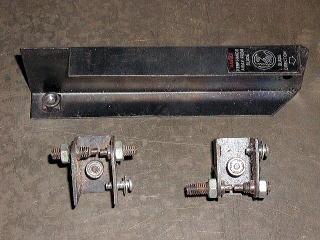

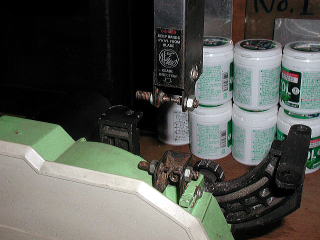

これが最初に付いていた物です｡
鉄板をコ形に折り曲げただけの物で歪んでいる為、上下させるとかなり位置がずれるので何度も調整しなおす羽目に。
しかも、ブレードガードも兼ねているのでブレードを外す際には、一々上側をばらさないとブレードが外せない構造になっています｡

ガイド部分には一応ベアリングが付いていたのですが、完全に固着してました。
